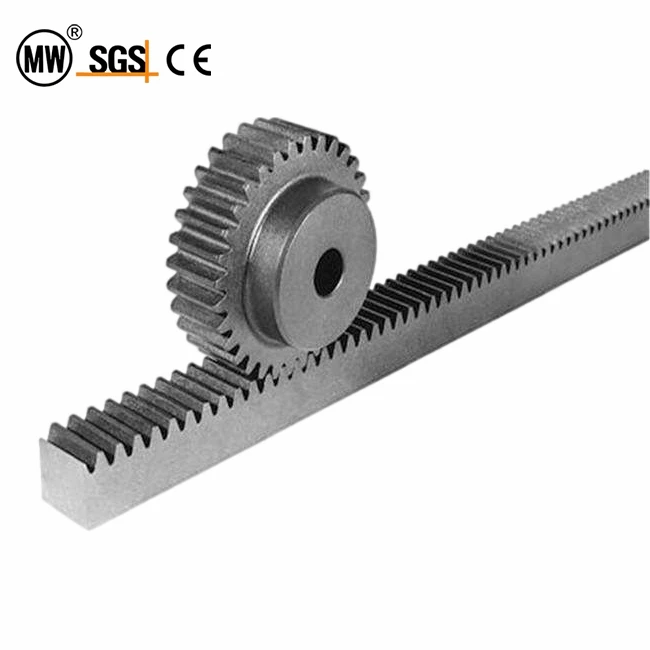

Hangzhou Ocean Industry Co., Ltd היא אחת היצרניות והספקיות המובילות של מתלה ציוד סטנדרטי בסין. ברוכים הבאים לרשתות תעשייתיות עמידות בתפזורת סיטונאית וחלקי העברת כוח מתוצרת סין כאן מהמפעל שלנו. כל המוצרים המותאמים אישית הם באיכות גבוהה ובמחיר תחרותי.

יש מתלה ציוד מודול אחר זמין, וגם יש CP או DP שיניים זמינות, Ocean יכול לייצר לפי השרטוטים שלך. רוב Ocean Standard Gear Rack מיוצאים לאירופה מאז 2005. רוב הלקוחות של Ocean OEM שולחים שרטוטים ואושן מייצרים לפי השרטוטים שלהם, אם אין לך ציור, Ocean יכול גם לייצר לפי המדגם שלך.

פָּרָמֶטֶר

טבלת המרות

מודולוס	CP	DP
0.39688	1.24682	64
0.5	1.57080	50.8
0.52917	1.66243	48
0.6	1.88496	42.33333
0.79375	2.49364	32
0.79577	2.5	31.91858
0.8	2.51327	31.75
1	3.14159	25.4
1.05833	3.32485	24
1.25	3.92699	20.32
1.27000	3.98982	20
1.5	4.71239	16.93333
1.59155	5	15.95929
1.58750	4.98728	16
2	6.28319	12.70
2.11667	6.64970	12
2.5	7.85398	10.16
2.54000	7.97965	10
3	9.42478	8.46667
3.17500	9.97456	8
3.18310	10	7.97965
4	12.56637	6.35
4.23333	13.29941	6
4.77465	15	5.31976
5	15.70796	5.08
5.08000	15.95929	5
6	18.84956	4.23333
6.35000	19.94911	4
6.36620	20	3.98982
8	25.13274	3.175
8.46667	26.59882	3
10	31.41593	2.54

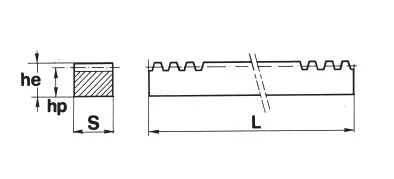

Standard Gear Rack1

Dentatura diritta			שיניים ישרות			GeradeVerzahnung			תותבת droite			דנטדו דרכו
אנגולו פרסונה 20 מעלות			זווית לחץ 20 מעלות			Eingriffswinskel 20 מעלות			זווית לחיצה 20 מעלות			Presión אנגולודה 20 מעלות
MaterialeC45E UNI EN 10083-1			חומר C45E UNI EN 10083-1			WerkstoffC45E UNI EN 10083-1			Matière C45E UNI EN 10083-1			חומר C45E UNI EN 10083-1

מוד.	hp	הוא x S		L
				500			1000			2000			3000
				בַּקָלָה.	ק"ג		בַּקָלָה.	ק"ג		בַּקָלָה.	ק"ג		בַּקָלָה.	ק"ג
1	140	15 x 15		CR 26050	820		CR 26100	1,500		CR 26200	3,100		CR 26300	4,900
15	155	17 x 17		CR 27050	1,000		CR 27100	2,000		CR 27200	4,000		CR 27300	6,100
2	180	20 x 20		CR 28050	1,400		CR 28100	2,700		CR 28200	5,400		CR 28300	8,400
25	225	25 x 25		CR 29050	2,100		CR 29100	4,300		CR 29200	8,600		CR 29300	11,900
3	270	30 x 30		CR 30050	3,100		CR 30100	6,300		CR 30200	12,500		CR 30300	18,600
4	18	22 x 22		CR 37050	1,400		CR 37100	3,250		CR 37200	6,800
4	210	25 x 25		CR 36050	1,800		CR 36100	3,650		CR 36200	7,300		CR 36300	10,900
4	260	30 x 30		CR 33050	3,050		CR 33100	6,000		CR 33200	11,900		CR 33300	18,100
4	360	40 x 40		CR 31050	5,500		CR 31100	11,100		CR 31200	22,000		CR 31300	31,300
5	450	50 x 50		CR 32050	8,300		CR 32100	17,500		CR 32200	34,600		CR 32300	45,300
6	54	60 x 60		CR 34050	12,650		CR 34100	25,000		CR 34200	51,000
8	720	80 x 80		CR 39050	22,400		CR 39100	45,000		CR 39200	90,000

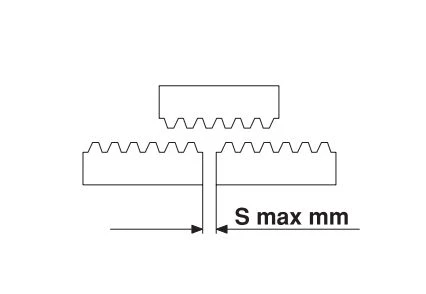

Standard Gear Rack2

Dati tecnici מפרט טכני Technische Daten Donnees טכניקות Datos tecnicos
מוד.	פאסו / מגרש טיילונג / פאס פאסו	S	L
			500		1000		2000		3000
			Z	Lr	Z	Lr	Z	Lr	Z	Lr
1	31,416	5	159	49,951	319	100,217	637	200,120	955	300,023
15	47,124	6	106	49,951	213	100,374	425	200,277	637	300,180
2	62,832	6	80	50,266	160	100,531	319	200,434	478	300,337
25	78,540	7	64	50,266	128	100,531	255	200,277	382	300,023
3	94,248	8	53	49,951	107	100,845	213	200,748	319	300,651
4	125,664	8	40	50,266	80	100,531	160	201,062	239	300,337
5	157,080	10	32	50,266	64	100,531	128	201,062	191	300,023
6	188,496	10	27	50,894	54	101,788	107	201,691
8	251,328	10	20	50,266	40	100,531	80	201,062

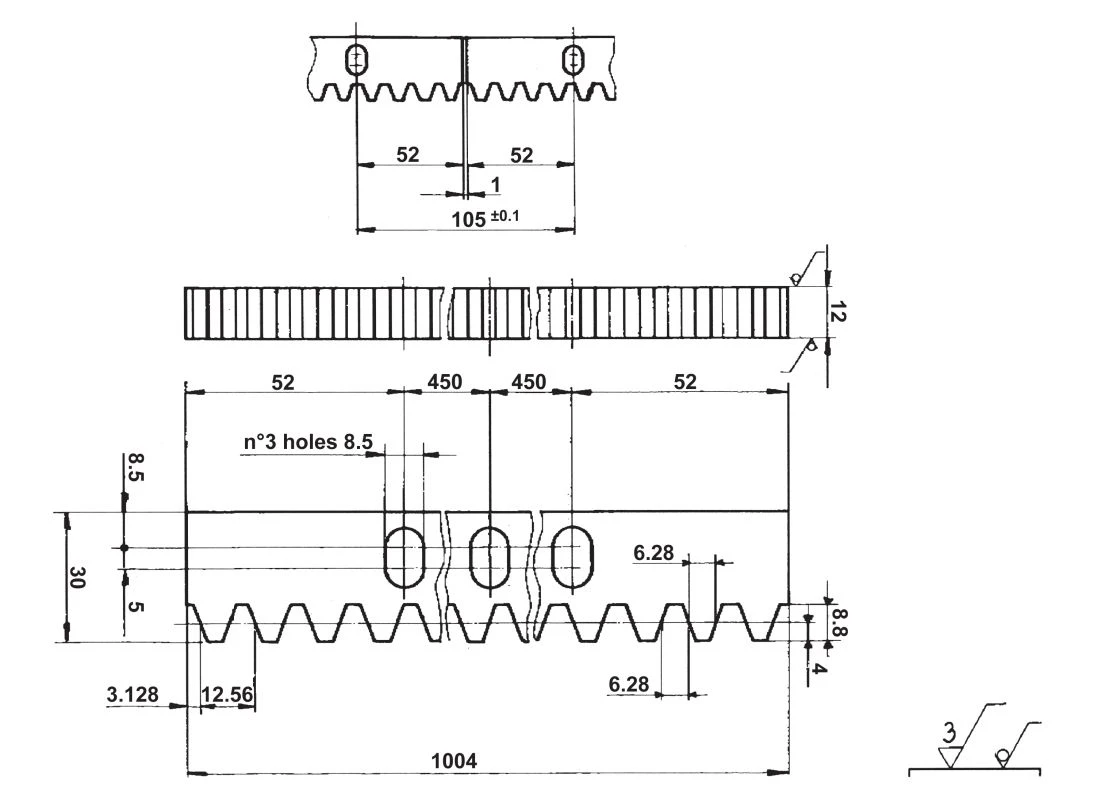

Standard Gear Rack3

פאסו 12.566 מ"מ

גובה 12.566 מ"מ

טיילונג 12.566 מ"מ

Pas 12.566 מ"מ

פסו 12.566 מ"מ

מודולו=4

מודול=4

מודולו=4

Dentatura diritta

שיניים ישרות

GeradeVerzahnung

תותבת droite

דנטדו דרכו

אנגולו פרסונה 20 מעלות

זווית לחץ 20 מעלות

Eingriffswinskel 20 מעלות

זווית לחיצה 20 מעלות

אngulode presiòn 20 מעלות

חומר

חוֹמֶר

ורקשטוף

Matiere

חוֹמֶר

C45E UNI EN 10083-1

Trattamento שטחי:

טיפול פני השטח:

Oberflachenbehandlung:

אופי משטח:

Tratamiento שטחי:

זינקטורה

ציפוי אבץ

Verzinken

Zingage

סינקדו

קוד	CP	מודול	L	מספר שיניים	B	A0	A1	D	I	מספר חורים	לִדפּוֹק	A	Φd1	ΦD	E	f	Fta kN	KG
CP-05005-JIS1	5	1. 5915	500	100	15	20	18.41	40	140	4	M5	8	6	10	6	1.5	0.59	1.1
CP-05005-JIS1-N	5	1. 5915	500	100	15	20	18.41	*	*	*	*	*	*	*	*	1.5	0.59	1. 1
CP-05010-J1S1-N	5	1. 5915	1000	200	15	20	18.41	*	*	*	*	*	*	*	*	1.5	0.59	2.1
CP-10005-JIS1	10	3.1831	500	50	30	35	31.82	40	140	4	M10	14	11	17.5	10.8	1.5	2.38	3.7
CP- 10005-J1S1-N	10	3.1831	500	50	30	35	31.82	*	*	*	*	*	*	*	*	1.5	2.38	3.7
CP- 10010-J1S1-N	10	3.1831	1000	100	30	35	31.82	*	*	*	*	*	*	*	*	1.5	2.38	7.5

קוד	CP	מודול	L	מספר שיניים	B	A0	A1	D	I	מספר חורים	לִדפּוֹק	A	Φd1	ΦD	E	f	Fta kN	KG
CP-05005-JIS1	5	1. 5915	500	100	15	20	18.41	40	140	4	M5	8	6	10	6	1.5	0.59	1.1
CP-05005-JIS1-N	5	1. 5915	500	100	15	20	18.41	*	*	*	*	*	*	*	*	1.5	0.59	1. 1
CP-05010-J1S1-N	5	1. 5915	1000	200	15	20	18.41	*	*	*	*	*	*	*	*	1.5	0.59	2.1
CP-10005-JIS1	10	3.1831	500	50	30	35	31.82	40	140	4	M10	14	11	17.5	10.8	1.5	2.38	3.7
CP- 10005-J1S1-N	10	3.1831	500	50	30	35	31.82	*	*	*	*	*	*	*	*	1.5	2.38	3.7
CP- 10010-J1S1-N	10	3.1831	1000	100	30	35	31.82	*	*	*	*	*	*	*	*	1.5	2.38	7.5

קוד	CP	מודול	L	מספר שיניים	B	A0	A1	D	I	מספר חורים	לִדפּוֹק	A	Φd1	ΦD	E	f	Fta kN	KG
CP-05005-JIS1	5	1. 5915	500	100	15	20	18.41	40	140	4	M5	8	6	10	6	1.5	0.59	1.1
CP-05005-JIS1-N	5	1. 5915	500	100	15	20	18.41	*	*	*	*	*	*	*	*	1.5	0.59	1. 1
CP-05010-J1S1-N	5	1. 5915	1000	200	15	20	18.41	*	*	*	*	*	*	*	*	1.5	0.59	2.1
CP-10005-JIS1	10	3.1831	500	50	30	35	31.82	40	140	4	M10	14	11	17.5	10.8	1.5	2.38	3.7
CP- 10005-J1S1-N	10	3.1831	500	50	30	35	31.82	*	*	*	*	*	*	*	*	1.5	2.38	3.7
CP- 10010-J1S1-N	10	3.1831	1000	100	30	35	31.82	*	*	*	*	*	*	*	*	1.5	2.38	7.5
